Средства пожаротушения применяемые в БК. Особенности. Отличия.
Для понимания, какие средства применяют для тушения возникшего возгорания в контейнере, необходимо сначала ознакомится с конструкцией «блок-контейнера».
КОНСТРУКЦИЯ БЛОК-КОНТЕЙНЕРА
Для понимания, какие средства применяют для тушения возникшего возгорания в контейнере, необходимо сначала ознакомится с конструкцией «блок-контейнера».
Конструктивной основой для создания блок контейнеров является металлический швеллер. Стены такого изделия собирают из специальных сэндвич панелей. Блок контейнеры очень легко собираются и имеют относительно небольшую стоимость. Блок контейнер можно запросто переделать в жилое помещение. Вырезав проемы для окон и дверей, установив туда металлопластиковые конструкции, утеплив, выполнив в нем внутренние работы и создав там систему отопления, можно прекрасно чувствовать себя в таком помещении даже в холодное время года.
Блок-контейнеры обычно отличаются от других объектов следующим:
- Автономное размещение и отсутствие обслуживающего персонала
- Функционирование в сложных климатических и температурных условиях
- Высокая концентрация дорогостоящего оборудования на малой площади
- Высокие требования к надёжности системы
- Перерыв в работе контейнеров часто приводит к нарушениям сложного и важного технологического процесса
- Наличие в блок-контейнерах большого количества конструкций, препятствующих распространению огнетушащего вещества
- Необходимость оснащения контейнера различными системами безопасности совместимыми с системой пожарной безопасности
- Необходимость организации обмена данными между системой пожаротушения блок-контейнера и удалённым постом наблюдения
Все вышеуказанные особенности контейнеров приводят к тому, что наиболее оптимальным способом тушения для них является объёмное газовое пожаротушение.
Автоматические установки газового пожаротушения являются единственно возможным средством противопожарной защиты помещений с компьютерной техникой, коммутационным и телевизионным оборудованием, вычислительных центров, серверных, дизель-генераторных, насосных, компрессорных, узлов учёта и др.
ДОСТОИНСТВА ГАЗОВОГО ПОЖАРОТУШЕНИЯ
- Возможность выпуска газового огнетушащего вещества (ГОТВ) при работающем оборудовании
- Безопасность применения по отношению к защищаемым материалам
- Высокая эффективность и скорость пожаротушения
- Тушение по объёму
- Длительный срок эксплуатации установок газового пожаротушения
ВАРИАНТЫ УСТАНОВКИ ГАЗОВОГО ПОЖАРОТУШЕНИЯ
1 вариант
Контейнер 3-х секционный, при этом тушение происходит одновременно в 2-х секциях; третья секция не требует пожаротушения. План возможного размещения оборудования газового пожаротушения представлен на рис. 1
|
Огнетушащее вещество (ГОТВ) – Хладон – 125ХП.
Система управления автоматической установкой газового пожаротушения.
В зависимости от пожарной нагрузки, температурного режима, технологических и конструктивных особенностей, месторасположения контейнера масса ГОТВ необходимая для создания огнетушащей концентрации внутри контейнера может потребоваться до 54 кг хладона 125ХП. Это количество газа уберётся в один 60 л. При этом потребуется запасной модуль, согласно нормативным требованиям, размещаться который может на складе Заказчика. На рис. 1 представлена примерная схема расположения оборудования и трубопроводов установки газового пожаротушения.
Средства охраны в помещениях блок-контейнера
|
|
|

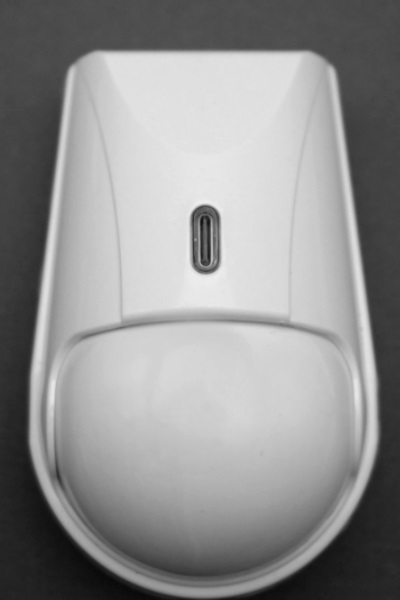

| Для контроля открытия дверей, окон, защитные решётки воздушных клапанов, жалюзи – извещатели охранные магнитоконтактные типа ИО 102 | Для защиты объёма – извещатели охранные инфракрасные пассивные типа «Фотон» |
Для контроля движения – комбинированные ИК+СВЧ датчики Все приборы устанавливаются в отдельный шкаф автоматики. |
Все приборы устанавливаются в отдельный шкаф автоматики.
Для организации связи между приборами и устройствами в блок-контейнере и удалёнными приборами диспетчерской (поста наблюдения) используются:
- Каналы интерфейса RS-432, RS-485
- Локальная вычислительная сеть (ЛВС)
- Волоконно-оптическая линия связи (ВОЛС)
- Радиоканал
- Цифровой канал связи Е1
2 вариант
Контейнер 2-х секционный. План возможного размещения оборудования газового пожаротушения представлен на рис. 2.
|
Огнетушащее вещество (ГОТВ) – Хладон – 227ЕА.
Система управления автоматической установкой газового пожаротушения построена на базе прибора «ДОЗОР-1А».
В зависимости от пожарной нагрузки, температурного режима, технологических и конструктивных особенностей, месторасположения контейнера масса ГОТВ необходимая для создания огнетушащей концентрации внутри контейнера может потребоваться до 47 кг хладона 227еа. Это количество газа уберётся в один 60 л.
Для организации связи между приборами и устройствами в блок-контейнере и удалёнными приборами диспетчерской (поста наблюдения) используются:
- Каналы интерфейса RS-485
- Локальная вычислительная сеть (ЛВС)
- Волоконно-оптическая линия связи (ВОЛС)
- Радиоканал
При необходимости размещения модуля в нишах, в подпольном пространстве или на стене контейнера модули могут изготавливаться и в горизонтальном исполнении.
